超五类网线Cat5e 机房与办公室网络布线的核心组件

在现代网络布线工程中，超五类网线（Cat5e）依然是中小型企业、数据中心机柜以及常规办公室环境中可靠且经济高效的选择。它不仅是连接服务器、交换机、配线架与终端电脑的物理媒介，更是整个局域网信息流畅传输的基石。本文将围绕超五类网线及相关组件，解析其在典型网络工程中的应用。

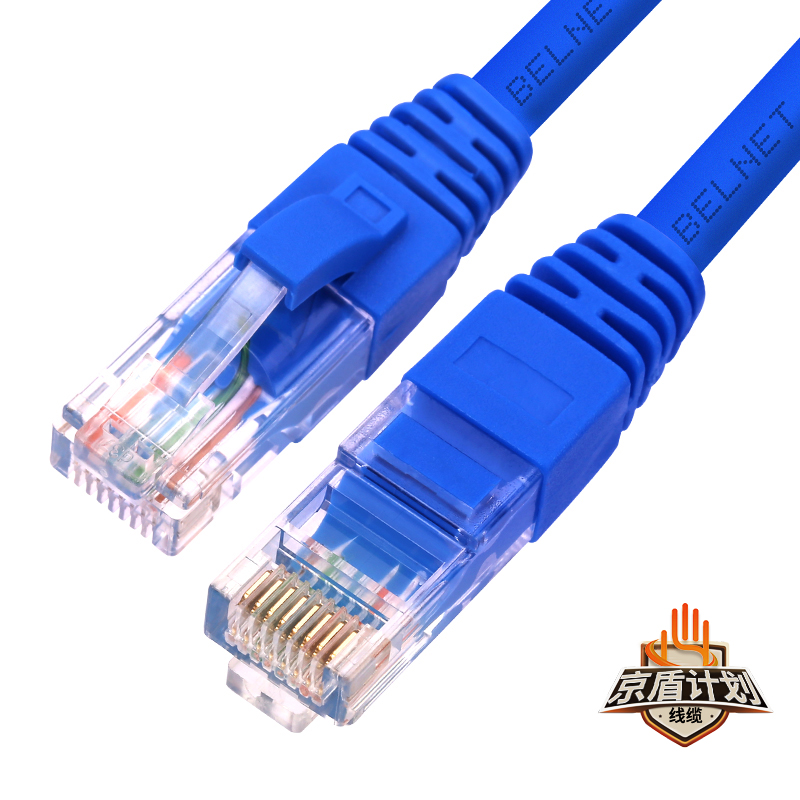

一、 核心材料：超五类网线（Cat5e）
超五类网线是五类线（Cat5）的增强版，其带宽为100MHz，支持高达1000Mbps（1Gbps）的传输速率，并具有良好的抗干扰能力。它通常由四对双绞线构成，通过精密的绞合工艺来抵消电磁干扰。对于绝大多数办公环境、家庭千兆网络以及机房内非超长距离的设备互联，Cat5e网线是完全够用且性价比极高的选择。在采购时，需注意区分屏蔽（STP）与非屏蔽（UTP）类型，机房环境干扰较强时可考虑屏蔽线。

二、 枢纽中心：24口配线架与机柜
网络布线并非简单的点对点直连，一个整洁、规范且易于管理的系统至关重要。

• 24口配线架：通常安装在标准19英寸机柜内。它的作用是将从墙面信息面板或办公室工位汇聚过来的大量网线（称为“永久链路”或“水平布线”）进行端接和集中管理。每一根网线都会在配线架背面打好水晶头或使用打线刀接入IDC模块，正面则提供标准的RJ45接口。一个24口配线架可以整齐地管理24条网络链路。
• 网络机柜：作为所有网络设备的“家”，机柜为配线架、交换机、服务器、光纤盒等设备提供统一的安装空间、物理保护和散热风道。将配线架安装在机柜内，使得跳线连接变得非常有序。

三、 灵活连接：工程跳线与设备互联
“工程跳线”或“成品跳线”是指两端已压制好水晶头的短网线，用于设备间的快速连接。在部署了配线架的系统中，典型的连接路径为：

终端电脑 → 墙面信息插座 → (通过墙内预埋Cat5e网线) → 配线架背面 → (正面RJ45口) → 使用一条短跳线 → 交换机（如24口交换机）的端口 → (交换机上行端口) → 服务器或上行路由器。

这种结构的优势在于：

1. 管理性：所有固定线缆（墙内线）被端接在配线架上，不易变动。当需要更换工位或维护交换机时，只需在配线架正面插拔相应的跳线即可，不会影响主干布线。
2. 可靠性：高质量的成品跳线保证了连接的稳定性，减少了现场制作水晶头可能带来的性能损耗或接触不良。
3. 美观与散热：跳线可以理线器规整，使机柜内部井然有序，同时有利于空气流通，帮助设备散热。

四、 应用场景：从服务器到电脑的完整链路
在一个标准的机房或弱电间内，完整的Cat5e布线系统工作流程如下：

1. 服务器通过网络接口卡（NIC）用跳线连接到核心交换机。
2. 核心交换机通过跳线连接到各楼层或各区域的接入层交换机。
3. 接入层交换机安装在机柜中，通过大量短跳线与一个或多个24口配线架正面连接。
4. 配线架的背面，则端接着从各个办公室电脑工位信息点布设过来的Cat5e网线。
5. 员工的电脑只需用一根网线插入墙上的面板，即可通过这套系统接入网络，访问服务器资源或互联网。

五、 施工与选型建议
1. 质量优先：选择纯铜（非铜包铝）线芯、线规符合AWG 24标准的Cat5e网线。跳线和配线架模块也需选择优质产品，确保端到端性能达标。
2. 规划长度：单段Cat5e链路（含跳线）理论最大长度为100米，工程规划时应留有余量，通常不超过90米以保证性能。
3. 标识清晰：为配线架的每一个端口、每一根跳线以及对应的信息点做好标签，这是后期运维和故障排查的关键。
4. 面向未来：虽然Cat5e支持千兆，但若预算允许，在新部署项目中可考虑更高等级的六类（Cat6）或超六类（Cat6A）线缆，为未来网络升级预留空间。

超五类网线、24口配线架、机柜、工程跳线以及服务器和电脑，共同构成了一个经典、实用且高效的有线网络生态系统。规范的布线与科学的组件搭配，是保障网络高速、稳定、可靠运行的物理基础，值得在项目规划与实施中给予高度重视。
